Abbildung

Eine Abbildung als eigenes Absatzelement mit Beschriftung, Quellenangaben und weiteren Notizen. Abbildungen müssen eindeutig benannt werden und mit dem Textausruf (dem Verweis auf die Abbildung) übereinstimmen.

Altdaten: Bei Altdaten wird die als Abbildung bezeichnete Tabelle oder Liste als Grafik behandelt und als JPG dem PDF entnommen.

Auszeichnung: <abbildung>

HINWEIS: Alle Grafik-Dateien (alle Formate) werden gesammelt in dem Verzeichnis "abbildungen".
Achtung: Wenn die Abbildung eine Tabelle darstellt, soll diese als Tabelle getaggt und bezeichnet werden.
Achtung: Wenn die Abbildung ein QR-Code ist, muss unbedingt die URL erfasst werden:
  • URL als <verweis.web> in die abbildung/beschriftung aufnehmen, ggf. mit @verwendungsausschluss="print"
  • URL in den Alternativtext @alt aufnehmen

Sonderfall Schmuckgrafik in Zeitschriften:

Eine Schmuckgrafik ist wiederkehrend und hat keine inhaltliche Bedeutung für einen Beitrag. Der Beitrag könnte auch ohne diese Grafik veröffentlicht werden. In der XML-last-Erfassung werden diese wie jede andere Grafik erfasst und referenziert. In zukünftiger XML-first-Erfassung kann die Ausgabe dieser Grafiken über die Rubrik gelöst und die Schmuckgrafik generiert werden.

Attribute

Id

@id

IDs benennen Instanzen und Elemente eindeutig. Sie sind zwingend erforderlich.

Aufbau bei Abbildungen

Typ

@typ

Bestimmt die Art der Abbildung.

Mögliche Werte:

  • abbildung
  • formular
  • foto
  • karte
  • schema
  • tabelle (Wird eine Tabelle, die z.B. auf Grund ihrer Komplexität oder Gestaltung ausnahmsweise nicht als Tabelle ausgezeichnet werden kann/soll, als Abbildung eingefügt, muss dies mit dem entsprechenden Wert kenntlich gemacht werden; nur so kann sie z.B. für ein generiertes Tabellenverzeichnis berücksichtigt werden.)

Position

@position

Bestimmt die Positionierung auf der Ausgabeseite. Die Interpretation und Verwendung kann dabei von Satzsystem zu Satzsystem variieren.

Tabelle 1. @position bei Abbildungen bei Topleaf
Wert Erklärung
fix Abbildung, die regelbasiert an einer vom Satzsystem fest definierten Stelle steht, z.B. immer am oberen und unteren Rand einer Seite.
float Defaultwert – Abbildung, die mit dem Text fließt und an einer festen Stelle im Bezug zum Text stehen muss.

Tocentry

@tocentry

Titel der Abbildung wird ins Abbildungsverzeichnis aufgenommen, wenn tocentry="1" und <titel> vorhanden ist.

HINWEIS: Es wird nur genutzt, wenn es ausdrücklich in die werkspezifischen Konvertierungsanweisungen für den Dienstleister geschrieben wird. Die genaue Verwendung wird dann von der werkverantwortlichen Person angefordert.

Kindelemente

Grafik

<grafik>

Dateiformat

Grafiken können in beliebigen Formaten referenziert werden. Aktuell finden am häufigsten Verwendung:

  • .jpg
  • .png
  • .eps

Zur Zeit nicht möglich sind:

  • .pdf
  • .svg (eine Ausgabe wird zurzeit nicht von den Satzsystemen unterstützt)
Tipp: Das Element <grafik> kann auch losgelöst vom <abbildung> Element stehen. Z. B. bei komplizierten Sonderzeichen, welche als Grafik im Text dargestellt werden, z. B: „εν τωι ου<grafik href="Sonderzeichen 1.jpg"/>ανωι“.

Attribute

@href

Wird verwendet, um Dateien mit dem XML-Dokument zu verknüpfen.

Achtung: Der Wert des Attributs muss mit dem referenzierten Dateiname einschließlich die Endung übereinstimmen.

Beschriftung

<beschriftung>

Beschriftung der Abbildung.

Achtung:

Wenn die Abbildung einen Titel hat, soll er als Abbildungsbeschriftung aufgenommen werden und nicht Teil der Grafik bleiben.


element_beschriftung_titel_bsp_978-3-503-17075-_S229
<abbildung position="float" id="b9783503170753_vi_abb0001">
    <grafik href="b9783503170753_vi_abb0001.jpg" size="100%" orient="port"/>
    <beschriftung>
        <kennung>Variante 1</kennung>
    </beschriftung>
</abbildung>

Kindelemente

<kennung>

die Kennung der Abbildung. z.B. Abb. 1 oder Abbildung 1

<absatz>

Eigentliche Beschriftung der Abbildung.


element_abbildung_beschriftung_bsp_BP_2014_b12
<abbildung position="float" id="BP_2014_b12_proske_abb01">
    <grafik href="BP_2014_b12_proske_abb01.jpg" />
    <beschriftung>
        <kennung>Abbildung 1:</kennung>
        <absatz>Amazon Grafik Umsatzentwicklung 1999 bis 2012</absatz>
    </beschriftung>
</abbildung>

Notizen

<notizen>

optional - Notizen zu einer Abbildung (aus deren Fußnote).

Altdaten: Sollten bei Altdaten die Notizen bereits in der normalen Fußnotennummerierung beinhaltet sein, dann muss dieses System beibehalten werden.


element_notizen_bsp_978-3-503-13603-2_S530

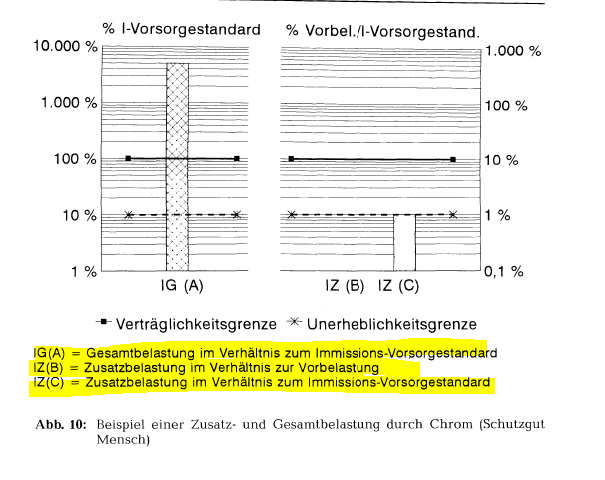

<abbildung id="hduvp_2710_abb0010" typ="abbildung" position="fix">
  <grafik href="hduvp_2710_abb0010.jpg" size="100%" orient="port"/>
  <beschriftung>
    <kennung>Abb. 10:</kennung>
    <absatz id="hduvp_2710_d1e3666627_auto">Beispiel einer Zusatz- und Gesamtbelastung durch Chrom (Schutzgut Mensch)</absatz>
  </beschriftung>
  <notizen>
    <absatz id="hduvp_2710_d1e3668628_auto">IG(A) = Gesamtbelastung im Verhältnis zum Immissions-Vorsorgestandard</absatz>
    <absatz id="hduvp_2710_d1e3669629_auto">IZ(B) = Zusatzbelastung im Verhältnis zur Vorbelastung</absatz>
    <absatz id="hduvp_2710_d1e3670630_auto">IZ(C) = Zusatzbelastung im Verhältnis zum Immissions-Vorsorgestandard</absatz>
  </notizen>
</abbildung>

Quelle

<quelle>

optional - Beinhaltet Quellenangaben zur Abbildung

Achtung: Quellenangaben in //esv.instanz[@typ=“news“] werden als //quelle/absatz[@besonderheit=“ausrichtung-rechts“] ausgezeichnet. Der Text wird wie im Print übernommen (also z. B. mit Klammern) aber ohne <kursiv> Formatierung.

Kindelement

<absatz> - Quellenangabe

element_quelle_bsp_978-3-503-15665-8_S167

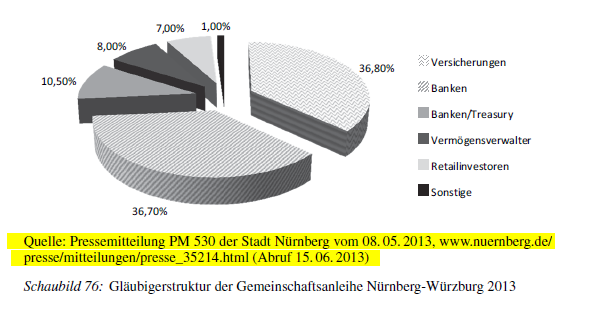

<abbildung position="fix" id="b9783503156658_III_05_abb0001">
    <seitenbeginn nr="167"/>
    <grafik href="b9783503156658_III_05_abb0001.jpg" size="100%" orient="port"/>
    <beschriftung>
        <kennung>Schaubild 76:</kennung>
        <absatz>Gläubigerstruktur der Gemeinschaftsanleihe Nürnberg-Würzburg 2013</absatz>
    </beschriftung>
    <quelle>
        <absatz>Quelle: Pressemitteilung PM 530 der Stadt Nürnberg vom 08. 05. 2013,
        <verweis.web href="http://www.nuernberg.de/presse/mitteilungen/presse_35214.html">
        www.nuernberg.de/presse/mitteilungen/presse_35214.html</verweis.web> (Abruf 15. 06. 2013)
        </absatz>
    </quelle>
</abbildung>

Auszeichnungsbeispiel


element_abbildung_bsp_978-3-503-13603-2_S530

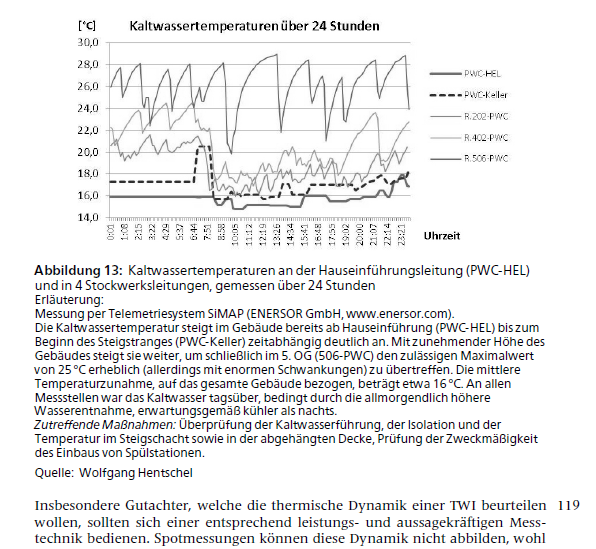

<abbildung position="fix" id="twa_0902_abb0013">
  <grafik href="twa_kz0902_abb0013.jpg"/>
  <beschriftung>
    <kennung>Abbildung 13:</kennung>
    <absatz id="twa_0902_a0188d">Kaltwassertemperaturen an der Hauseinführungsleitung (PWC-HEL) und in 4 Stockwerksleitungen, gemessen über 24 Stunden</absatz>
  </beschriftung>
  <notizen>
    <absatz id="twa_kz0902_d1e2307413_auto">Messung per Telemetriesystem SiMAP (ENERSOR GmbH, <verweis.web href="http://www.enersor.com">www.enersor.com</verweis.web>).</absatz>
    <absatz id="twa_0902_a0188e">Die Kaltwassertemperatur steigt im Gebäude bereits ab Hauseinführung (PWC-HEL) bis zum Beginn des Steigstranges (PWC-Keller) zeitabhängig deutlich an. Mit zunehmender Höhe des Gebäudes steigt sie weiter, um schließlich im 5. OG (506-PWC) den zulässigen Maximalwert von 25 °C erheblich (allerdings mit enormen Schwankungen) zu übertreffen. Die mittlere Temperaturzunahme, auf das gesamte Gebäude bezogen, beträgt etwa 16 °C. An allen Messstellen war das Kaltwasser tagsüber, bedingt durch die allmorgendlich höhere Wasserentnahme, erwartungsgemäß kühler als nachts.</absatz>
    <absatz id="twa_0902_a0188f"><kursiv>Zutreffende Maßnahmen:</kursiv> Überprüfung der Kaltwasserführung, der Isolation und der Temperatur im Steigschacht sowie in der abgehängten Decke, Prüfung der Zweckmäßigkeit des Einbaus von Spülstationen.</absatz>
  </notizen>
  <quelle>
    <absatz id="twa_kz0902_d1e2313416_auto">Wolfgang Hentschel</absatz>
  </quelle>
</abbildung>

Ausgabe

Bildmaße

Grafiken werden im Endformat geliefert, da keine satzspezifischen Informationen im XML mitgeführt werden sollen. Eine Skalierung in Prozent kann über das Attribut @size gesteuert werden.

Ausgabe über die Satzsysteme

Bilder werden in der Ausgabe immer auf Satzspiegelbreite skaliert.

Auflösung von Pixel-Grafiken

Die Auflösung von Pixel-Grafiken soll 300 dpi betragen.

Farbmodus

Aktuell sind Grafiken hauptsächlich in RGB verfügbar (aus der Konvertierung/Erfassung von GW). Farben sollten für den Druck in Graustufen bzw. Schwarz-Weiß-Modus konvertiert werden.
