Blockformel

Formeln müssen grundsätzlich als Grafik und als MathML Code umgesetzt werden. Das MathML muss dabei als Presentation MathML ausgezeichnet werden. Das MathML muss dabei in der folgenden Form abgelegt werden (Namespace-Deklaration ohne Präfix):
<math xmlns="http://www.w3.org/1998/Math/MathML">
    ...
</math>
HINWEIS:
  • Extrahierte Grafiken i.S.v. Formeln werden im Abbildungsverzeichnis (abbildungen) geliefert.
  • Formeln sind aus dem PDF auszuschneiden und in 100% Größe im jpg-Format mit transparentem Hintergrund abzuspeichern.

Auszeichnung: <formel>

Attribute

@id

IDs benennen Instanzen und Elemente eindeutig. Sie sind zwingend erforderlich.

<formel id="[Werkkürzel]_[Kennzahl]_e[übergeordnete Ebenen]_f[vierstellige Formelnummer]"/>
<formel id="b[ISBN]_[Kapitelnummer]_e[übergeordnete Ebenen]_f[vierstellige Formelnummer]"/>
Beispiel
<formel id="rda_0352_f0001">

Kindelemente

<notizen>

Nur bei Neudaten wird die Legende in <notizen> ausgezeichnet.

Notizen können Teil der Abbildung bleiben bzw. werden bei der Beauftragung gesondert erwähnt.

<grafik>

Dateiformat

Grafiken können in beliebigen Formaten referenziert werden. Aktuell finden am häufigsten Verwendung:

  • .jpg
  • .png
  • .eps

Zur Zeit nicht möglich sind:

  • .pdf
  • .svg (eine Ausgabe wird zurzeit nicht von den Satzsystemen unterstützt)
Tipp: Das Element <grafik> kann auch losgelöst vom <abbildung> Element stehen. Z. B. bei komplizierten Sonderzeichen, welche als Grafik im Text dargestellt werden, z. B: „εν τωι ου<grafik href="Sonderzeichen 1.jpg"/>ανωι“.

Attribute

@href

Wird verwendet, um Dateien mit dem XML-Dokument zu verknüpfen.

Achtung: Der Wert des Attributs muss mit dem referenzierten Dateiname einschließlich die Endung übereinstimmen.
<beitext>

Als Beitext werden bei Neudaten Zusätze wie „bzw.“ oder „mit“ neben Formeln ausgezeichnet.

Kindelemente

<Text>

Für den eigentlichen Text.


element_beitext_bsp_978-3-503-14165-4_S186
<formel id="b9783503136032_II_01_04_f0001">
    <grafik href="b9783503136032_II_01_04_formel0001_0001.jpg" size="100%" orient="port"/>
    <beitext>
        <text>, wobei i = Zinssatz und n = Laufzeit.</text>
    </beitext>
</formel>

Auszeichnungsbeispiel

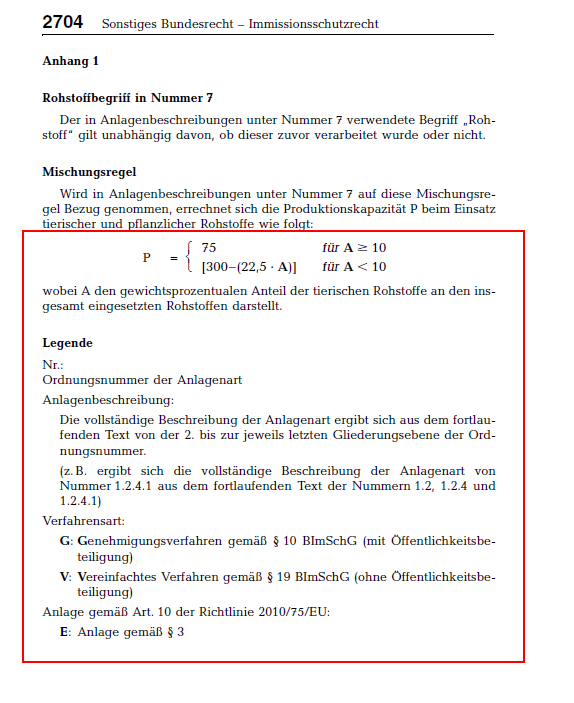

element_formel_bsp_rda_2704
<formel id="rda_2704_f0001">
    <grafik href="rda_2704_formel0001_0001.jpg" size="100%" orient="port"/>
    <math display="block" xmlns="http://www.w3.org/1998/Math/MathML">
        <mrow>
            <mi>P</mi>
            <mtext> </mtext>
            <mtext> </mtext>
            <mo>=</mo>
            <mtext> </mtext>
            <mrow>
                <mo>{</mo>
                <mrow>
                    <mtext> </mtext>
                    <mtable columnalign="left">
                        <mtr columnalign="left">
                            <mtd columnalign="left">
                                <mrow>
                                    <mn>75</mn>
                                </mrow>
                            </mtd>
                            <mtd columnalign="left">
                                <mrow>
                                    <mi>f</mi>
                                    <mi>ü</mi>
                                    <mi>r</mi>
                                    <mtext> </mtext>
                                    <mi>A</mi>
                                    <mtext> </mtext>
                                    <mtext> </mtext>
                                    <mo>≥</mo>
                                    <mtext> </mtext>
                                    <mtext> </mtext>
                                    <mn>10</mn>
                                </mrow>
                            </mtd>
                        </mtr>
                        <mtr columnalign="left">
                            <mtd columnalign="left">
                                <mrow>
                                    <mrow>
                                        <mo>[</mo>
                                        <mrow>
                                            <mn>300</mn>
                                            <mtext> </mtext>
                                            <mtext> </mtext>
                                            <mo>−</mo>
                                            <mrow>
                                                <mo>(</mo>
                                                <mrow>
                                                    <mn>22</mn>
                                                    <mo>,</mo>
                                                    <mn>5</mn>
                                                    <mo>⋅</mo>
                                                    <mi>A</mi>
                                                </mrow>
                                                <mo>)</mo>
                                            </mrow>
                                            <mtext> </mtext>
                                        </mrow>
                                        <mo>]</mo>
                                    </mrow>
                                </mrow>
                            </mtd>
                            <mtd columnalign="left">
                                <mrow>
                                    <mi>f</mi>
                                    <mi>ü</mi>
                                    <mi>r</mi>
                                    <mtext> </mtext>
                                    <mi>A</mi>
                                    <mtext> </mtext>
                                    <mtext> </mtext>
                                    <mo><</mo>
                                    <mn>10</mn>
                                </mrow>
                            </mtd>
                        </mtr>
                    </mtable>
                </mrow>
            </mrow>
        </mrow>
    </math>
    <beitext>
        <text>wobei A den gewichtsprozentualen Anteil der tierischen Rohstoffe an den insgesamt eingesetzten Rohstoffen darstellt.</text>
    </beitext>
    <notizen>
        <absatz><fett>Legende</fett></absatz>
        <liste typ="manuell" id="rda_2704_li0006">
            <listenpunkt>
                <kennung>Nr.:</kennung>
                <absatz id="rda_2704_li0006_a0001">Ordnungsnummer der Anlagenart</absatz>
            </listenpunkt>
            <listenpunkt>
                <kennung>Anlagenbeschreibung:</kennung>
                <absatz id="rda_2704_li0006_a0002">Die vollständige Beschreibung der Anlagenart ergibt sich aus dem fortlaufenden Text von der 2. bis zur jeweils letzten Gliederungsebene der Ordnungsnummer.</absatz>
                <absatz id="rda_2704_li0006_a0003">(z. B. ergibt sich die vollständige Beschreibung der Anlagenart von Nummer 1.2.4.1 aus dem fortlaufenden Text der Nummern 1.2, 1.2.4 und 1.2.4.1)</absatz>
            </listenpunkt>
            <listenpunkt>
                <kennung>Verfahrensart:</kennung>
                <absatz id="rda_2704_li0006_a0004"><fett>G</fett>: <fett>G</fett>enehmigungsverfahren gemäß § 10 BImSchG (mit Öffentlichkeitsbeteiligung)</absatz>
                <absatz id="rda_2704_li0006_a0005"><fett>V</fett>: <fett>V</fett>ereinfachtes Verfahren gemäß § 19 BImSchG (ohne Öffentlichkeitsbeteiligung)</absatz>
            </listenpunkt>
            <listenpunkt>
                <kennung>Anlage gemäß Art. 10 der Richtlinie 2010/75/EU:</kennung>
                <absatz id="rda_2704_li0006_a0006"><fett>E</fett>: Anlage gemäß § 3</absatz>
            </listenpunkt>
        </liste>
    </notizen>
</formel>

Ausgabe

MathML

Wenn die Formel aus MathML besteht, sollte daraus die Grafik abgeleitet werden und gleichzeitig das MathML im XML mitgeführt werden (Auskommentierung für die Ausgabe nicht notwendig). Die Satzsysteme unterstützen die Ausgabe von MathML nicht und verwenden die vorhandene Grafik. Für die Online-Ausgabe wird die MathML-Formel präferiert.
